Реле 1-канальное беспроводное 220 В 433МГц, 2 пульта, Arduino 9442, Одеса

Опис Реле 1-канального бездротового 220 В 433МГц; 2 пульти; Arduino 9442

1-канальное беспроводное реле 220 В; используется для управления освещением; двигателем; дверями или воротами; домашней электроникой на расстоянии с помощью компактного пульта дистанционного управления двумя кнопками. При нажатии кнопки на пульте загорается красный светодиод. Реле отлично подходит для микроконтроллеров; в том числе Arduino.

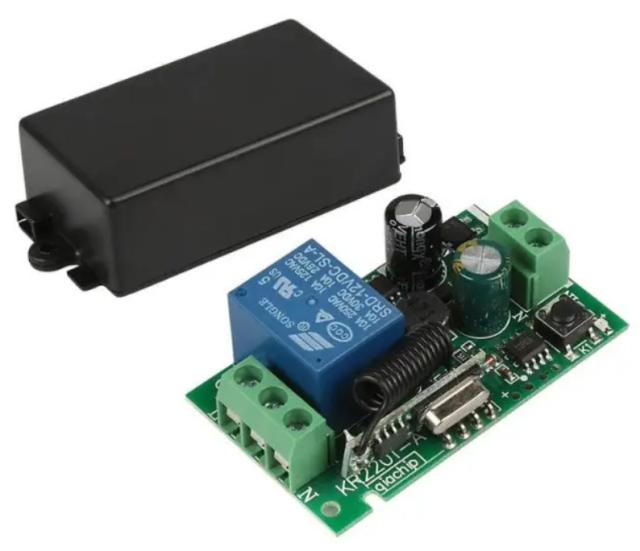

Модуль выполнен в небольшом пластиковом корпусе черного цвета; в виде коробочки. Снизу есть отверстия для проводов.

Перед началом подключения для удобства модуль можно вынуть из корпуса. Затем необходимо подключить к выведению модуля IN питания 220 В переменного тока; к выведению OUT необходимо подключить устройство; которым желаете управлять; оно так же должно питаться от 220 В.

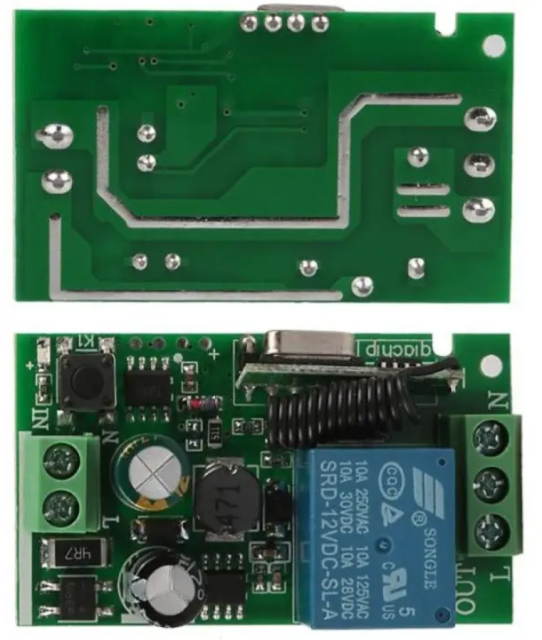

При нажатии кнопки на пульте на плате загорается красный светодиод и реле срабатывает. Также на плате установлена кнопка для подключения новых брелоков или обнуления существующих.

Для получения сигналов от пульта ДУ используется радиомодуль; работающий на частоте 433 MГц.

Режимы работы:

«Режим «Звезд». Реле замкнуте; поки натиснута кнопка пульта ДК. Если отпустить кнопку — реле разомнется. Используется одна кнопка пульта.

Режим «Однопочный выключатель». Нажатие кнопки пульта дистанционного управления закрывает реле; повторное нажатие – размыкает. Используется одна кнопка пульта.

Режим «Девокнопочный выключатель». Одна кнопка пульта ДУ включает реле; вторая — выключает.

Программирование:

РЕЖИМ 1 - «СВЕТОК»: Нажмите кнопку обучения приемника 1 раз; светодиод моргнет 1 раз; и перейдет в режим постоянного свечения – это признак готовности приемника принять код пульта. Нажмите на пульте ДУ любую кнопку 1 раз (ить кнопку в дальнейшем и будет работать); светодиод приемника моргнет 3 раза и погаснет; это означает код пульта успешно принятый; и приемник и пульт готовы к совместной работе в этом режиме.

РЕЖИМ 2 — «ДНОКНОПНЫЙ ВЫКЛЮЧ» на 2 КАНАЛАХ: Нажмите кнопку обучения приемника 2 раза; светодиод моргнет дважды; и перейдет в режим постоянного свечения — это признак готовности приемника принять код пульта. Нажмите на пульте ДУ любую кнопку 1 раз (эта кнопка будет продолжать работать); светодиод приемника моргнет 3 раза и погаснет; это означает код пульта успешно принятый; и приемник и пульт готовы к совместной работе в этом режиме.

РЕЖИМ 3 – «ДВОКНОПКОВЫЙ ВЫКЛЮЧ»: Нажмите кнопку обучения приемника 3 раза; светодиод моргнет три раза; и перейдет в режим постоянного свечения – это признак готовности приемника принять коды пульта.

Поскольку в этом режиме используются 2 кнопки; первой в приемник записывается кнопка включения; вторая — выключение. Которые для этого будут выбраны кнопки на пульте — зависит от вашего выбора. Запись сигналов кнопок пульта в приемник записывается так же; как и в предыдущих случаях.

РЕЖИМ 4 — «БНУЛЕНИЕ ПУЛЬТОВ»: чтобы очистить приемник от записанных кодов; нужно нажать кнопку обучения 8 раз. После этого все коды в приемнике будут стертые.

ВНИМАНИЕ! Вы можете в беспроводной модуль; подключить до 15 пультов. Каждый из них можно запрограммировать на индивидуальные команды.

Характеристики:

• Напряжение срабатывания: AC 220 В;
• Рабочая частота: 433 МГц;
• Максимальное коммутированное напряжение: AC 250 В;
• Максимальный коммутируемый ток: 10 А;
• Дальность работы пульта: до 100 метров на полностью открытом пространстве (в помещении результат будет намного меньше);
• Количество каналов: 1;
• Количество кнопок на пульте ДУ: 2;
• Размеры корпуса реле: 64 х 36 х 20 мм;
• Размер платы реле: 55 х 32 х 16;5 мм.

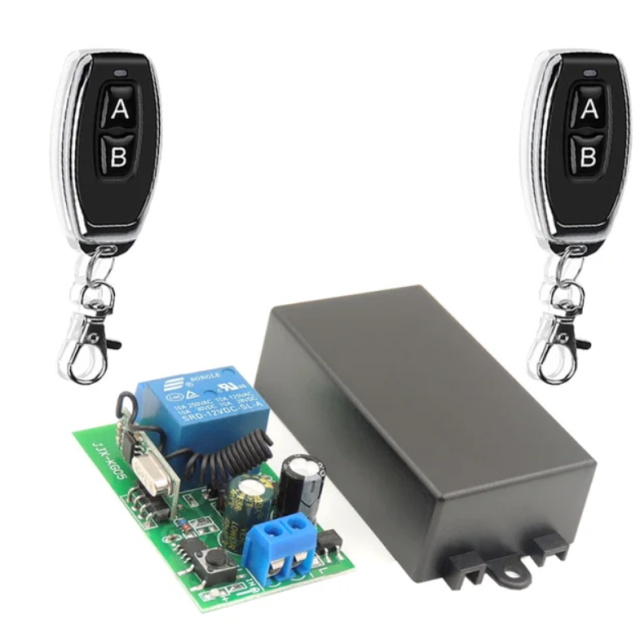

Комплектация:

• 1-канальное беспроводное реле 220 В
• Пульт ДК — 2 шт.
